1 范圍

      GB 4706.1-2005的該章由下列內容代替：

      本部分涉及住宅用垂直開啟和關閉的車庫門的電驅動裝置的安全。其額定電壓對于單相器具不超過250V；對于其他器具不超過480V。本部分也包含與電動車庫門的運動有關的附加危險。

      注1：在垂直方向開啟和關閉的車庫門的實例如圖101所示。

      注2：驅動裝置可以隨車庫門一起提供。

      注3：本部分也適用于與驅動裝置一起使用的防夾保護裝置。本部分不適用于與門自身的機械結構有關的危險。

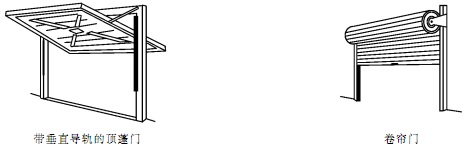

圖101 各種車庫門的示例

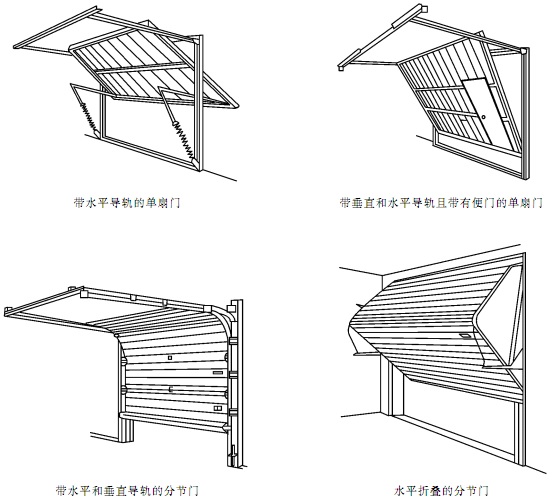

圖101（續）

      就實際而言，本部分涉及到住宅內和住宅周圍所有人員遇到的由器具產生的共同危險。

      本部分一般未考慮幼兒玩耍器具的情況，但考慮到兒童可能接近車庫門。

      注4：注意下述情況：

      ——在許多國家，附加要求由負責勞動保護的國家部門和類似部門規定。

      注5：本部分不適用于：

      ——卷動百葉窗、遮陽蓬、遮簾和類似設備的驅動裝置（IEC 60335-2-97）；

      ——由一個以上家庭使用的車庫門的驅動裝置（IEC 60335-2-103）；

      ——用于商業和工業用途的驅動裝置；

      ——打算在特殊場所使用的驅動裝置，諸如存在腐蝕性或爆炸性的環境（粉塵、蒸汽或煤氣）。

      注6：本部分也包括自動驅動裝置。

2 規范性引用文件

      GB 4706.1-2005的該章除下列內容外適用。

      增加：

      GB/T 2423.18-2000 電工電子產品環境試驗 第2部分：試驗方法 試驗Kb：鹽霧，交變（氯化鈉溶液）（idt IEC 60068-2-52：1996）

3 定義

      GB 4706.1-2005的該章除下列內容外適用。

3.1.9 代替：

      正常工作 normal operation

      驅動裝置在下述條件下工作：

      ——未提供門的驅動裝置在其額定負載下工作；

      ——提供門的驅動裝置按照使用說明的要求帶門工作。

3.101

      驅動裝置 drive

      控制車庫門運動的電動機和其他元件。

      注：元件的實例為齒輪、控制器、制動器和防夾保護系統。

3.102

      防夾保護系統 entrapment protection system

      驅動裝置中用于保護人體不被車庫門擠壓和碾碎的部分。

      注1：車庫中的危險包含于20.109中的手動釋放。

      注2：防夾保護系統可與電動機安裝在一起也可單獨安裝。它可由一個或多個裝置組成，例如壓力敏感邊，被動式紅外裝置和主動式光電感應裝置或自動關斷開關。

3.103

      自動驅動裝置 automatic drie

      不經使用者有意驅動，能夠操縱車庫門至少在一個方向運動的驅動裝置。

3.104

      自動關斷開關 biased-off switch

      當動作構件釋放時，自動返回斷開位置的開關。

3.105

      額定負載 rated load

      由制造廠對驅動裝置指定的力或力矩。

4 一般要求

      GB 4706.1-2005的該章適用。

5 試驗的一般條件

      GB 4706.1-2005的該章除下列內容外適用。

5.2 增加：

      如果試驗必須帶門進行，應選用適于與驅動裝置安裝的最不利類型的門。在一些試驗中，人工替代負載可用于模擬車庫門。驅動裝置按照使用說明進行調整。

5.5 增加：

      便門在試驗期間保持關閉。

6 分類

      GB 4706.1-2005的該章除下列內容外適用。

6.1 修改：

      在電擊防護方面，驅動裝置應屬于Ⅰ類、Ⅱ類或Ⅲ類。

6.2 增加：

      規定暴露于戶外的驅動裝置應至少為IPX4。

7 標志和說明

      GB 4706.1-2005的該章除下列內容外適用。

7.1 修改：

      驅動裝置應標出額定輸入功率。

      增加：

      不提供門的驅動裝置應用N或Nm標出其額定負載。

7.12 增加：

      使用說明應規定下述內容：

      重要安全說明

      警告-必須遵循所有的說明以保障人身安全

      保存這些說明

      使用說明應包括下述內容：

      ——不允許兒童玩耍門控制器，將控制器放置在遠離兒童的地方；
