重要提示：本標準電子文件中所呈現的顏色不能作為真實顏色在屏幕上觀看或用于印刷。雖然本標準中顏色的使用符合要求（根據目測檢驗在允許偏差內），但不能用于顏色匹配。關于顏色匹配參見附錄A，附錄A給出了引自色序系統的顏色參考值。

1 范圍

      本標準規定了管道系統安全信息標記的要素內容、各要素的設計要求以及安全信息標記整體的設計及設置的原則和要求。

      本標準適用于安裝在地面及地面以上的管道系統。船舶及海洋建筑物上的管道系統可參照使用。

      本標準不適用于埋設在地面以下的管道系統。本標準也不適用于除管道系統安全信息標記以外的其他安全標志或標記的設計。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 15565 圖形符號 術語

      GB 30000（所有部分）化學品分類和標簽規范

      GB/T 31523.1 安全信息識別系統 第1部分：標志

3 術語和定義

      GB/T 15565界定的以及下列術語和定義適用于本文件。

3.1

      基本識別色 basic identification colour

      用于表示一組同類介質的顏色。

3.2

      輔助識別色 supplementary identification colour

      與基本識別色組合使用，用來表示介質特定用途的顏色。

3.3

      GHS分類 Global HS classification

      按照“全球化學品統一分類和標簽制度（Globally harmonized system of classification and labelling of chemicals，GHS）”規定的標準對物質或混合物所進行的分類。

      注：GHS分類通常包括理化危險、健康危險和環境危險三類。

3.4

      安全數據表 safety data sheet

      管道介質的識別信息、健康及理化危險源信息、應急和消防等信息的規范化說明文件。

4 總體原則和要求

4.1 管道系統安全信息標記的主要作用是預防事故，也可用于在緊急情況下提供現場救援的輔助信息。通過安全信息標記提供的信息，應使人們能夠辨認、識別和理解管道的流向以及與管道介質的類型及特性相關的危險。

4.2 安全信息標記宜用于以下方面：

      a）管道系統的正確安裝；

      b）管道系統的正確使用；

      c）管道系統的維護；

      d）在緊急情況下，向?qū)I(yè)人員傳達關鍵的安全信息。

4.3 管道系統安全信息標記所傳達的安全信息應與管道系統的風險評估、操作規程、安全規程等保持一致。

4.4 管道系統安全信息標記應按照管道介質的安全數據表（SDS）以綜合和統一的方式，準確標示所有管道和物料輸送系統中的管道介質以及與管道介質相關聯的危險。

4.5 為了確保能夠充分了解與管道介質相關的潛在危險，在某些情形中，管道系統安全信息標記應以完整和清晰易懂的方式提供特定的安全信息，這些信息包括物質的準確性質、溫度、毒性以及管道介質發生泄漏時的窒息風險等。

4.6 管道系統安全信息標記應規范使用多種視覺要素準確傳達安全信息。視覺要素包括顏色、文字、安全標志、危險象形圖和箭頭符號等。

      注：危險象形圖是“全球化學品統一分類和標簽制度（GHS）”中為每類危險規定的由符號、邊框、顏色等要素構成的圖形。

4.7 管道系統安全信息標記中的各要素應與相鄰信息之間保持足夠的對比度和區分度，并且應在預期的安全操作或安全控制的觀察距離內保持可見性。

4.8 當管道介質成分中含有毒或有害物質時，管道系統安全信息標記中應包含表達有害物質的獨特、明確的視覺要素及相應的安全標志。

      注：有毒和有害物質在GHS分類中通常包括理化危險、健康危險和環境危險三類。

4.9 管道系統安全信息標記的詳細程度取決于多種因素，包括但不限于工廠的類型、操作的復雜程度、操作人員的技能水平等。應根據風險評估所確定的有關風險溝通的實際需求為管道系統設計安全信息標記。

4.10 為了確保安全信息傳遞的一致性，在管道系統中設置和使用的安全信息標記應具有相同的設計樣式。

5 安全信息標記的要素

5.1 要素的內容

5.1.1 管道系統安全信息標記應包含以下四個關鍵要素：

      a）識別管道介質的顏色代碼；

      b）管道介質名稱：

      c）流向指示符；

      d）警告標志和（或）危險象形圖。

      管道系統安全信息標記的設計示例參見附錄B。

5.1.2 管道系統安全信息標記可包含以下兩個可選要素：

      a) 附加信息；

      b) 輔助識別色。

5.2 顏色代碼

5.2.1 管道系統安全信息標記應包含顏色代碼，顏色代碼包括基本識別色和用于表示有害物質的黃色安全色。

5.2.2 在不需要進一步區分有害物質時，管道系統安全信息標記中可不使用基本識別色而僅使用黃色安全色。

5.2.3 黃色安全色和基本識別色所對應的管道介質的類型見表1。附錄A給出了引自不同色序系統的顏色參考值。

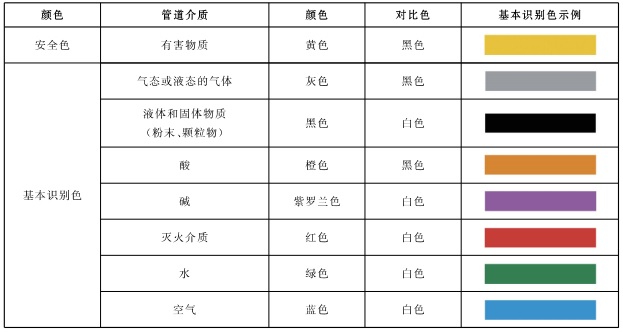

表1 安全色、基本識別色及其對比色

5.2.4 黃色安全色和基本識別色的色品坐標應落在表2規定的相關顏色范圍內。各顏色的亮度因數應符合表2的規定。

表2 安全色及基本識別色的顏色范圍和亮度因數

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
