MT/T 1132-2011 管道式煤漿預處理器
- 發表時間：2022-10-10
- 來源：共立消防
- 人氣：
1 范圍
本標準規定了管道式煤漿預處理器的型式和基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于管道式煤漿預處理器。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 699-1999 優質碳素結構鋼
GB/T 700-2006 碳素結構鋼（neq ISO 630:1995）
GB/T 1184-1996 形狀和位置公差 未注公差值（eqv ISO 2768-2：1989）
GB/T 1226-2001 一般壓力表
GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（eqv ISO 2768-1：1989）
GB/T 3287 可煅鑄鐵管路連接件（GB/T 3287-2000，ISO 49：1994，EQV）
GB/T 9969-2008 工業產品使用說明書 總則
GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序
GB/T 13306 標牌
GB/T 13384-2008 機電產品包裝通用技術條件
JB/T 81 凸面板式平焊鋼制管法蘭
JB/T 6878-2006 管道式離心泵
MT/T 154.1-1992 煤礦機電產品型號的編制導則和管理辦法
3 型式和基本參數
3.1 型式
管道式煤漿預處理器由水噴射式浮選劑乳化器和管道混合器兩部分組成，水噴射式浮選劑乳化器和管道混合器結構見圖1和圖2，圖3為管道式煤漿預處理器應用的工藝系統連接示意圖。
3.2 型號表示方法
型號表示方法應符合MT/T154.1-1992的規定。
3.2.1 管道式煤漿預處理器
3.2.1.1 型號表示方法
3.2.1.2 型號示例
YJ-400表示公稱管徑400 mm未作設計修改的管道式煤漿預處理器。
3.2.2 水噴射式浮選劑乳化器
3.2.2.1 型號表示方法
3.2.2.2 型號示例
FRS-Ⅰ表示用于浮選入料用泵送入浮選機用的手動控制的水噴射式浮選劑乳化器。
3.2.3 管道混合器
3.2.3.1 型號表示方法
3.2.3.2 型號示例
GH-400表示公稱管徑為400mm的管道混合器。

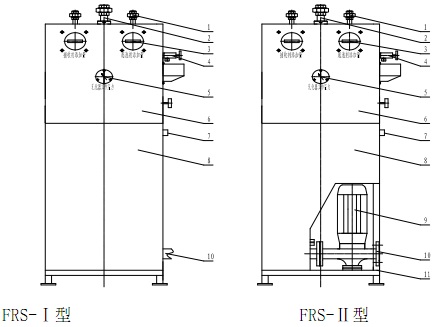

1—浮選劑進口；2—乳化水進口；3—流量計；4—浮選劑添加量控制閥；5—壓力表；
6—箱體；7—溢流管；8—乳濁液緩沖箱；9—乳濁液泵；10—乳濁液出口；11—支架
圖1 水噴射式浮選劑乳化器示意圖

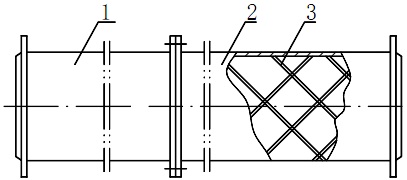

1—筒體1；2—筒體2；3—流體混合單元
圖2 管道混合器結構示意圖

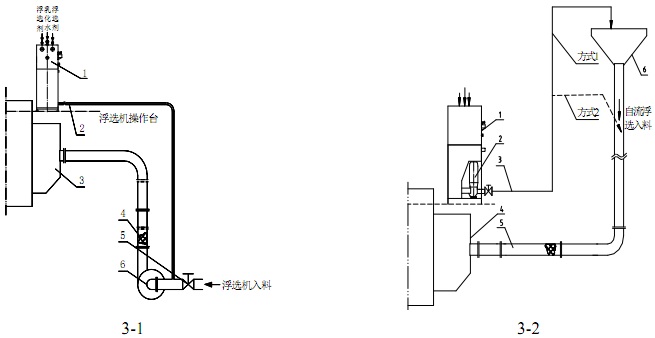

3-1
1—FRS-Ⅰ型浮選劑乳化器；
2—浮選劑乳濁液管
3—浮選機；4—管道混合器；
5—閥門； 6—入料泵
3-2
1—FRS-Ⅱ型浮選劑乳化器；
2—管道泵；3—浮選劑乳濁液管；
4—噴射式浮選機；5—管道混合器；
6—篩下集料槽；
圖3 管道式煤漿預處理器工藝系統連接示意圖
3.3 產品規格和基本參數
產品規格和基本參數見表1、表2、表3。
表1 管道式煤漿預處理器規格
型號 | YJ-200 | YJ-250 | YJ-300 | YJ-350 | YJ-400 | |||
最大處理能力，m3/h | 100 | 150 | 250 | 350 | 450 | |||
配用乳化器型號 | FRS-Ⅰ（Ⅱ） | |||||||
配用管道混合器型號 | GH-200 | GH-250 | GH-300 | GH-350 | GH-400 | |||
總質量，kg | 266.4 | 318.9 | 430.0 | 473.0 | 554.1 | |||
型號 | YJ-450 | YJ-500 | YJ-550 | YJ-600 | ||||
最大處理能力，m3/h | 550 | 700 | 850 | 1000 | ||||
配用乳化器型號 | FRS-Ⅰ（Ⅱ） | |||||||
配用管道混合器型號 | GH-450 | GH-500 | GH-550 | GH-600 | ||||
總質量，kg | 681.2 | 681.4 | 895.1 | 1082.6 | ||||
表2 FRS-Ⅰ（Ⅱ）型浮選劑乳化器主要結構參數及技術規格
型號 | 最大浮選劑量 kg/h | 工作壓力 MPa | 水量 m3/h | 質量 kg | 外形尺寸 mm×mm×mm | 管道泵型號 | 電機功率kW |
FRS-Ⅰ | 250 | 0.20±0.02 | 4～5 | 83 | 1585×560×350 | — | — |
FRS-Ⅱ | 250 | 0.20±0.02 | 4～5 | 118 | 1585×560×350 | LISG32-125A | 0.55 |
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
