1 范圍

      本標準規定了礦用紅外測溫儀的定義、型號命名和防爆類型、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于礦用紅外測溫儀（以下簡稱測溫儀）。

2 規范性引用文件

      下列文件中的條款通過本標準引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修改版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191  包裝儲運圖示標志

      GB/T 2423.1  電工電子產品環境試驗  第2部分　試驗方法 試驗A：低溫

      GB/T 2423.2  電工電子產品環境試驗　第2部分  試驗方法 試驗B：高溫

      GB/T 2423.4  電工電子產品環境試驗  第2部分試驗方法  試驗Db 交變濕熱(12h+12h循環)

      GB/T 2423.5  電工電子產品環境試驗  第2部分　試驗方法  試驗Ea和導則：沖擊

      GB／T 2423.8  電工電子產品環境試驗  第2部分：試驗方法  試驗Ed：自由跌落

      GB/T 2423.10  電工電子產品環境試驗  第2部分 試驗方法　試驗Fc：振動（正弦）

      GB 3836.1-2000  爆炸性氣體環境用電氣設備  第1部分：通用要求（eqvIEC 60079-0:1998）

      GB 3836.2  爆炸性氣體環境用電氣設備  第2部分：隔爆型 “d”

      GB 3836.4-2000 爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”（eqvIEC 60079-11:1999）

      GB 4208-2008  外殼防護等級（IP代碼）

      GB/T 9969  工業產品使用說明書  總則

      GB/T 10111  隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      GB/T 13813  煤礦用金屬材料摩擦火花安全性試驗方法和判定規則

      GB/T 15464  儀器儀表包裝通用技術條件

      AQ 1043  礦用產品安全標志標識

      MT/T 154.10  煤礦用安全儀器儀表產品型號編制方法和管理辦法

      MT 210-1990  煤礦通信、檢測、控制用電工電子產品基本試驗方法

      MT/T408  直流穩壓電源

      MT/T 772-1998  煤礦監控系統主要性能測試方法

      MT/T 899  煤礦用信息傳輸裝置

      MT/T 1051  礦燈用鋰離子蓄電池

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      礦用紅外測溫儀  Mine infrared temperature measuring apparatus

      采用非接觸紅外傳感技術對目標物體表面進行溫度測量的一種儀器。一般分為便攜式和固定式兩種。固定式儀器又稱傳感器或變送器。

4  型號命名和防爆類型

4.1  型號命名

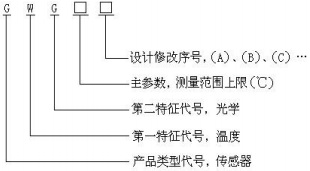

      按MT/T 154.10的規定命名，應采用以下兩種方式進行：

      a) 便攜式礦用紅外測溫儀

      b) 固定式礦用紅外測溫儀

4.2  防爆類型

      應符合GB 3836.1的規定。

5  要求

5.1  一般要求

5.1.1  測溫儀應符合本標準的要求，并按照規定程序和國家授權檢驗單位審批的圖樣和技術文件制造。

5.1.2  測溫儀采用的防爆結構和參數，應符合GB 3836.1-2000、GB 3836.2和GB 3836.4-2000的有關規定。

5.1.3  與測溫儀關聯、配接和配套的設備必須是滿足GB 3836.1-2000、GB 3836.2和GB 3836.4-2000規定的防爆產品，并經防爆檢驗機構聯機檢驗合格后方可接入，同時還必須具有有效期內的礦用安全標志證書。

5.1.4  不應隨意改變與測溫儀的關聯設備和配套設備。

5.2  環境條件

5.2.1  工作環境

      a) 環境溫度：（0～40）℃；

      b) 相對濕度：≤98%；

      c) 大氣壓力：（80～116）kPa；

      d) 有瓦斯或煤塵爆炸危險，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。

5.2.2  貯存和運輸環境

      a) 溫度：（-40～+60）℃；

      b) 振動：≤50 m/s²；

      c) 沖擊：≤500 m/s²。

5.3  輸出信號制式

5.3.1  開關量

5.3.1.1  有源開關量輸出信號，在高電平輸出狀態，拉出電流為2 mA時，輸出電壓應大于等于3 V；在低電平輸出狀態，輸出電壓應小于等于0.5 V。

5.3.1.2  無源開關量輸出狀態，在斷開（截止）時，兩輸出端之間的漏電阻應大于等于100 kΩ；在閉合（導通）時，灌入電流為2 mA時，輸出電壓應小于等于0.5 V。

5.3.2  模擬量

5.3.2.1  直流模擬量信號

      a)  1 mA～5 mA（負載電阻0 Ω～500 Ω或大于500 Ω）；

      b)  4 mA～20 mA（負載電阻0 Ω～350 Ω或大于350 Ω）。

5.3.2.2  頻率模擬量信號

      a) 信號頻率應為：200 Hz～1000 Hz或5 Hz～15 Hz；

      b) 高電平應大于等于3 V，低電平應小于等于0.5 V，在整個頻率范圍內，正、負脈沖寬度大于等于0.3 ms。

5.3.3  數字量信號

      應符合MT/T 899的要求。

5.4  外觀質量和結構要求

5.4.1  測溫儀的顯示窗應透光良好，數碼、符號均應顯示清晰，無缺陷。

5.4.2  測溫儀表面，鍍層或涂層均勻、牢固、顏色一致，不應有氣泡、裂痕、明顯剝落和斑點。

5.4.3  測溫儀的各開關按鍵應操作靈活可靠，零部件應緊固無松動，接插的活動部件應插接自如。

5.4.4  測溫儀應結構合理，堅固耐用，固定式測溫儀應有適于井下安裝的懸掛或支撐結構。

5.4.5  測溫儀接插零件應無松動，脫落現象；外殼、接插件和金屬部件應采取防腐措施；標志標識和銘牌應清晰、牢固。

5.4.6  測溫儀不同功能的指示燈應清晰，說明功能的符號文字應清晰端正。

5.4.7  便攜式測溫儀帶有外套時，其材質應符合GB3836.1-2000的規定，不易因受潮變形；外套上開孔應合理適用，便于操作、觀察和瞄準。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
