MT/T 1147-2011 YBB系列耙斗裝巖機用隔爆型三相異步電動機
- 發表時間：2022-10-12
- 來源：共立消防
- 人氣：
1 范圍
本標準規定了YBB系列耙斗裝巖機用隔爆型三相異步電動機的型式、基本參數、尺寸及公差、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于煤礦井下耙斗裝巖機用隔爆型三相異步電動機(以下簡稱電動機)。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 191-2008 包裝儲運圖示標志(ISO 780：1997，MOD)
GB 755-2008 旋轉電機 定額和性能(IEC 60034-1：2004，IDT)
GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類（IM代號）（IEC 60034-7:2001,IDT）
GB/T 1032-2005 三相異步電動機試驗方法
GB/T 1993-1993 旋轉電機冷卻方法(IEC 60034-6：1991，IDT)
GB/T 2423.4-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗 Db：交變濕熱(12h+12h循環)( IEC 60068-2-30：2005，IDT)
GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求 (eqv IEC 60079-0：1998)
GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型 “d”(eqv IEC60079-1：1990)
GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型 “e”(eqv IEC60079-7：1990)
GB/T 4942.1-2006 旋轉電機整體結構的防護等級（IP代碼）分級(IEC 60034-5：2000，IDT)
GB 10068-2008 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值(IEC 60034-14：2007，IDT)
GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法(ISO 1680：1999，MOD)
GB/T 10111-2008 隨機數的產生及其在產品質量抽樣檢驗中的應用程序
GB/T 22719.1-2008 交流低壓電機散嵌繞組匝間絕緣試驗方法
GB/T 22719.2-2008 交流低壓電機散嵌繞組匝間絕緣試驗限值
AQ 1043-2007 礦用產品安全標志標識
3 型式、基本參數、尺寸及公差
3.1 型式
3.1.1 電動機為礦用隔爆型，其防爆標志為“ExdI”。
3.1.2 電動機的外殼防護等級應按GB/T 4942.1-2006的要求制成IP44，接線腔為IP54。
3.1.3 電動機的冷卻方式按GB/T 1993-1993的要求制成風冷式(IC0141)。
3.1.4 電動機的結構及安裝型式按GB/T 997-2008中規定的IMB5。
3.2 產品型號

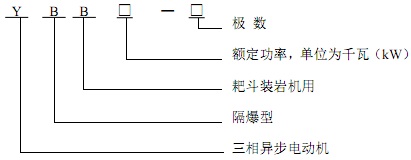

電動機型號編制方法如下：
3.3 基本參數
3.3.1 電動機的定額是以連續工作制(S1)為基準定額。
3.3.2 電動機的額定頻率為50Hz，額定電壓為380，660，1 140V。
3.3.3 電動機應按下列額定功率制造：11，17，30，45，55，75kW。
3.4 尺寸及公差
3.4.1 電動機的安裝尺寸，外形尺寸應符合表1的規定。
表1 單位為毫米
型號 | D | E | E’ | F | G | M | N | P | T | R | LA | α | n | S | HD | L |
YBB11-4 | 45 | 90 | 84 | 14 | 39.2 | 350 | 295 | 400 | 5 | 28 | 20 | 45° | 4 | 18 | 478 | 640 |
YBB17-4 | 510 | 712 | ||||||||||||||
YBB30-4 | 48 | 110 | 102.5 | 42.5 | 400 | 350 | 450 | 8 | 22.5° | 8 | 19 | 585 | 810 | |||
YBB45-4 | 60 | 138 | 130 | 18 | 53 | 0 | 22 | 605 | 970 | |||||||
YBB55-4 | 65 | 140 | 133 | 58 | 500 | 450 | 545 | 6.5 | 18 | 957 | ||||||
YBB75-4 | 75 | 20 | 67.5 | 550 | 5 | 24 | 19 | 755 | 1 054 |
3.4.2 電動機軸伸鍵的尺寸及公差應符合表2的規定。
表2 單位為毫米
軸伸直徑D | 鍵寬F | 鍵高GD |
45 | 14 0-0.043 | 9 0-0.090 |
48 | ||
60 | 18 0-0.043 | 11 0-0.110 |
65 | ||
75 | 20 0-0.052 | 12 0-0.110 |
3.4.3 電動機軸伸接合部分中點的圓周面，在軸轉動時的徑向圓跳動公差應不大于表3的規定。
表3 單位為毫米
軸伸直徑D | 45 | 48 | 60 | 65 | 75 |
徑向圓跳動公差 | 0.050 | 0.060 | |||
3.4.4 凸緣止口直徑對電機軸中心線的徑向圓跳動公差及凸緣支承面對軸中心線垂直面的端面圓跳動公差應不大于表4的規定。
表4 單位為毫米
凸緣止口直徑 | 凸緣止口及支承面跳動限值 |
250～450 | 0.125 |
550～ | 0.160 |
3.4.5 電動機軸伸鍵槽對軸中心線的對稱度公差應不超過表5的規定。
表 5
功率kW | 11 | 17 | 30 | 45 | 55 | 75 |
軸伸鍵槽對稱度公差mm | 0.030 | 0.040 | ||||
4 技術要求
4.1 電動機應符合本標準的要求，并按照經規定的程序及國家指定的檢驗單位審批合格的圖樣和技術文件制造。
4.2 電動機在下列條件下，應能額定運行：
a) 海拔不超過1 000m；
b) 環境空氣溫度為-20℃～+40℃；
c) 環境空氣相對濕度不大于95%（在+25℃）；
d) 含有甲烷和煤塵爆炸危險的煤礦井下。
4.3 電動機允許在額定電壓的條件下直接起動。
4.4 電動機在運行期間，電源電壓和頻率與額定值的偏差符合GB 755-2008的規定時，其輸出功率應能維持額定值。
4.5 電動機在額定運行時，其效率和功率因數的保證值及堵轉電流、堵轉轉矩、最大轉矩、起動過程中最小轉矩與其額定值之比應符合表6的規定。
表 6
型 號 | 功率 kW | 效率 % | 功率因數 cosj | 堵轉電流 額定電流 | 堵轉轉矩 額定轉矩 | 最大轉矩 額定轉矩 | 最小轉矩 額定轉矩 |
YBB11-4 | 11 | 87 | 0.83 | 7.0 | 2.5 | 2.8 | 1.8 |
YBB17-4 | 17 | 0.84 | |||||
YBB30-4 | 30 | 88 | 0.85 | ||||
YBB45-4 | 45 | 89 | |||||
YBB55-4 | 55 | 90 | 6.5 | 2.3 | 2.5 | ||
YBB75-4 | 75 | 0.87 |
4.6 電動機電氣性能保證值的容差應符合表7的規定。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
