1 范圍

      本標準規定了YBU系列掘進機用隔爆型三相異步電動機(以下簡稱電動機)的型式和基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦井下懸臂式掘進機截割部及其他類似機械的驅動用電動機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191-2008 包裝儲運圖示標志（ISO 780:1997,MOD）

      GB 755-2008 旋轉電機 定額和性能（IEC 60034-1:2004,IDT）

      GB/T 1032-2005 三相異步電動機試驗方法

      GB/T 1993-1993 旋轉電機冷卻方法（eqv IEC 60034-6:1991）

      GB/T 2423.4-2008 電工電子產品環境試驗 第2部分:試驗方法 試驗Db：交變濕熱(12h+12h循環) （IEC 60068-2-30:2005,IDT）

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求（eqv IEC 60079-0:1998）

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”（eqv IEC 60079-1:1990）

      GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”（eqv IEC 60079-7:1990）

      GB/T 4772.1-1999 旋轉電機尺寸和輸出功率等級 第1部分：機座號 56～400和凸緣號55～1 080（idt IEC60072-1:1991）

      GB/T 4942.1-2006 旋轉電機整體結構的防護等級（IP代碼） 分級（IEC 60034-5:2000 ,IDT）

      GB 10068-2008 軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值（IEC 60034-14:2007,IDT）

      GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法(ISO1680:1999, MOD)

      GB/T 10111-2008 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      AQ 1043-2007 礦用產品安全標志標識

      JB/T 9615.1-2000 交流低壓電機散嵌繞組匝間絕緣 試驗方法

      JB/T 9615.2-2000 交流低壓電機散嵌繞組匝間絕緣 試驗限值

      JB/T 10098-2000 交流電機定子成型線圈耐沖擊電壓水平（IEC 60034-15:1995,IDT）

3 型式和基本參數

3.1 型式

3.1.1 電動機應按GB 3836.2-2000的規定制成礦用隔爆型，其防爆標志為ExdⅠ。

3.1.2 電動機的整體結構防護等級應符合GB/T 4942.1-2006所規定的IP55。

3.1.3 電動機的冷卻方式為外殼水冷式或風冷，應符合GB/T 1993—1993的規定 ，冷卻方式的標記為IC3W7或IC0141 。

3.1.4 電動機的結構安裝及外型尺寸按用戶和制造商協議，依據各種掘進機特定的外形安裝設計圖制造，其偏差應符合GB/T 4772.1—1999的規定。

3.2 基本參數

3.2.1 電動機的定額按GB 755—2008的規定,以連續工作制（S1）為基準定額，也可根據用戶需要采用其它工作制為基準定額。

3.2.2 電動機的額定頻率為50Hz。

3.2.3 電動機的額定電壓為380，660，1 140，3 300V。

3.2.4 電動機的同步轉速為1 500，1 000 r/min（多速為1500/750，1500/1000 r/min）。

3.2.5 電動機應按表1規定的額定功率制造。

表1                  單位為千瓦

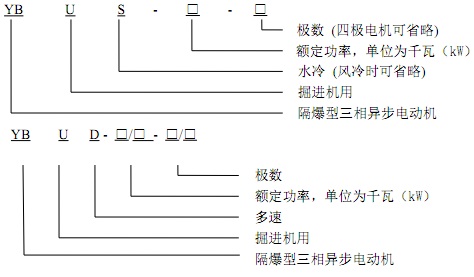

3.3 產品型號

4 技術要求

4.1 電動機應符合本標準的要求，并按照經規定程序由國家指定的檢驗單位審查批準的圖樣和技術文件制造，并取得檢驗單位發放的防爆合格證。

4.2 在下列條件下電動機應能按額定運行：

      a）海拔不超過1 000 m；

      b）對風冷的電動機，環境空氣溫度為 -20℃ ～ +40℃；對水冷卻的電動機，環境空氣溫度為0℃～+40℃；

      c）空氣相對濕度不大于95％（在25℃時）；

      d）水冷電動機冷卻水進水溫度不超過25℃；

      e）水冷電動機冷卻水工作壓力不超過3.0MPa；

      f）水冷電動機冷卻水流量不小于表2的規定，多速水冷電動機冷卻水流量不小于表3的規定；

      g） 電動機應能隨掘進機工作臂與機體水平面向上成74°，向下成32°,承受轉子自重條件下使用；

      h）具有甲烷混合物及煤塵爆炸危險的煤礦井下。

      注：如運行地點或試驗地點的海拔或環境溫度與4.2的規定不同時，溫升限值可按GB 755—2008的規定修正。

表 2

表 3

4.3 單速電動機在功率、電壓及頻率為額定時，其效率和功率因數的保證值應符合表4的規定；在額定電壓下，其堵轉轉矩、起動過程中的最小轉矩、最大轉矩與額定轉矩之比和堵轉電流與額定電流之比的保證值應符合表5的規定。

表 4
