MT 818.9-2009 煤礦用電纜第9部分：額定電壓0.3/0.5kV煤礦用移動輕型軟電纜

發表時間：2022-10-16
來源：共立消防
人氣：

1 范圍

MT 818的本部分規定了額定電壓0.3/0.5kV煤礦用移動輕型軟電纜(以下簡稱電纜)的產品

分類與命名、技術要求、試驗方法和檢驗規則。

本部分適用于額定電壓0.3/0.5kV煤礦用銅芯橡皮護套移動輕型軟電纜。

2 規范性引用文件

下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修改版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套第7部分：65℃重型不延燃橡皮護套(neq IEC 245)

GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套第8部分：90℃橡皮絕緣(neq IEC 245)

MT 818.1-2009 煤礦用電纜第1部分：移動類軟電纜一般規定

3 型式與規格

3.1 型式

3.1.1 電纜型號見表1。

表1 電纜型號

型號	名稱	用途
MYQ- 0.3/0.5	煤礦用移動輕型橡套軟電纜	煤礦井下巷道照明，輸送機聯鎖和控制與信號設備電源連接

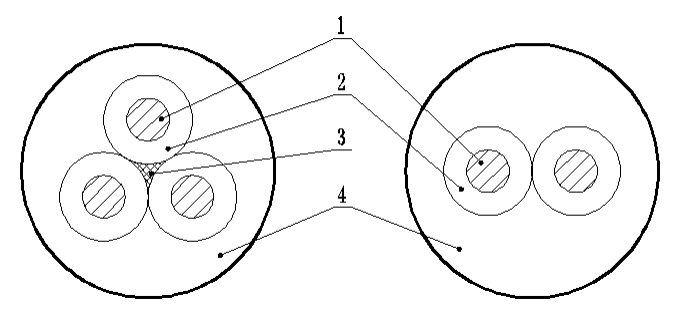

3.1.2 電纜基本結構如圖1所示。


1-導體；2-絕緣；3-填充；4-護套

圖 1

3.2 規格

電纜規格應符合表2的規定。

表2 電纜尺寸參數

芯數×導體標 稱截面 mm²	標稱厚度 mm		電纜外徑 mm	芯數×導體標 稱截面 mm²	標稱厚度 mm		電纜外徑 mm
芯數×導體標 稱截面 mm²	絕緣	護 套	MYQ-0.3/0.5	芯數×導體標 稱截面 mm²	絕緣	護 套	MYQ-0.3/0.5
2×1.0	0.6	1.5	7.5~10.0	4×2.5	1.0	2.0	13.5~16.5
2×1.5	0.8	1.5	9.0~11.5	7×1.0	0.6	1.5	10.5~13.0
2×2.5	1.0	1.5	10.5~13.5	7×1.5	0.8	2.0	13.0~16.5
3×1.0	0.6	1.5	8.4~10.5	7×2.5	1.0	2.0	15.5~19.0
3×1.5	0.8	1.5	9.5~12.0	12×1.0	0.6	2.0	14.0~17.5
3×2.5	1.0	1.5	11.5~13.5	12×1.5	0.8	2.5	18.0~21.5
4×1.0	0.6	1.5	9.0~11.0	12×2.5	1.0	2.5	21.0~25.5
4×1.5	0.8	1.5	10.5~13.0

4 技術要求

4.1 導體

導體應符合MT 818.1-2009中5.1的規定。導體單線允許鍍錫。導體表面可包隔離層。

注：硫化后隔離層變色或脆裂不作考核。

4.2 絕緣

4.2.1 絕緣應符合GB/T 7594.8-1987中XJ—30A型規定，但抗張強度應不低于6.5MPa。

4.2.2 絕緣厚度應符合MT 818.1-2009中5.2.2及本部分表2的規定。

4.2.3 絕緣動力線芯20℃時的絕緣電阻應不小于650MΩ·km。

4.3 纜芯

纜芯的絞合節徑比應不大于10。

4.4 護套

4.4.1 護套性能應符合GB 7594.7-1987中XH—03A型規定。

4.4.2 護套厚度應符合MT 818.1-2009中5.5.2及本部分表2的規定。

4.5 外徑

電纜外徑值應在表2所列的范圍內。

4.6工作條件

4.6.1 額定電壓U0/U為0.3/0.5kV.

4.6.2 電纜的最小彎曲半徑為電纜直徑的6倍。

5 試驗方法和檢驗規則

電纜按表3規定試驗，檢驗是否符合相應要求。檢驗規則應符合MT 818.1-2009 中7的規定。

表3 試驗項目

序號

項目名稱

技術要求

試驗類型

試驗方法

標準號

條文號

標準號

條文號

1

1.1

1.2

1.3

2

2.1

2.2

2.3

2.4

2.5

3

3.1

3.2

3.3

3.4

3.5

4

4.1

4.2

4.3

4.4

5

5.1

5.2

電氣性能試驗

導體直流電阻

絕緣電阻

工頻電壓試驗

結構及表面標志

表面標志

電纜外徑

導體單絲直徑

絕緣厚度

護套厚度

絕緣機械性能

老化前拉力試

空氣箱老化試驗

空氣彈老化試驗

熱延伸試驗

耐臭氧試驗

護套機械性能

老化前拉力試驗

空氣箱老化試驗

熱延伸試驗

浸油試驗

阻燃性能

單根垂直燃燒試驗

成束燃燒試驗

本部分

MT 818.1

本部分

MT 818.1

本部分

MT 818.1

4.1

4.2.3

5.7.2

8.3

4.5

5.1.1

4.2.2

4.4.2

4.2.1

4.4.1

5.7.5

T, R

T，R

T，S

T

T，S

T

MT 818.1

6.13

6.14

6.12

6.5

6.4

6.1

6.2

6.3

6.15.1

6.15.2

6.15.3

6.15.4

6.15.5

6.16.1

6.16.2

6.16.3

6.16.4

6.17

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
