1 范圍

      MT 818的本部分規定了煤礦固定敷設用額定電壓10kV及以下銅芯擠包絕緣電力電纜（以下簡稱電纜）的定義、電纜型號及表示方法、技術要求、試驗要求和檢驗規則、標志、包裝、運輸和貯存。

      本部分適用于煤礦用固定敷設交流額定電壓10kV及以下銅芯擠包絕緣電力電纜。

2 規范性引用文件

      下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版本均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 2900.10 電工術語 電纜(GB/T2900.10-2001,idt IEC 60050（461）：1984)

      GB/T 2951.1 電纜絕緣和護套材料通用試驗方法 第1部分：通用試驗方法 第1節：厚度和外形尺寸測量—機械性能試驗（GB/T 2951.1-1997，idt IEC 60811-1-1:1993）

      GB/T 2951.2 電纜絕緣和護套材料通用試驗方法 第1部分：通用試驗方法 第2節：熱老化試驗方法（GB/T 2951.2-1997，idt IEC 60811-1-2:1985）

      GB/T 3048.13 電線電纜電性能試驗方法 第13部分 沖擊電壓試驗（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）

      GB/T 3956-1997 電纜的導體（GB/T 3956-1997,idt IEC 60228:1978）

      GB/T 6995.3 電線電纜識別標志 第三部分 電線電纜識別標志（GB/T 6995.3-1986，neq IEC 227:1979）

      GB/T 8170 數值修約規則

      GB/T 12706.1-2002 額定電壓lkV(Um=1.2kV)到35kV(Um＝40.5 kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1kV(Um＝1.2kV)和3kV (Um＝3.6kV)電纜(eqv IEC 60502-1：1997)

      GB/T 12706.2-2002 額定電壓lkV(Um =1.2kV)到35kV(Um＝40.5 kV)擠包絕緣電力電纜及附件 第2部分：額定電壓6kV(Um＝7.2kV)到30kV(Um＝36kV)電纜(eqv IEC 60502-2:1997)

      AQ 1043 礦用產品安全標志標識

      JB/T 8137（所有部分） 電線電纜交貨盤

      JB/T 8996 高壓電纜選擇導則（JB/T 8996-1999，eqv IEC 60183：1984）

      MT 386  煤礦用阻燃電纜阻燃性的試驗方法和判定規則

      MT 818.12-2009 煤礦用電纜 第12部分: 額定電壓1.8/3kV及以下煤礦用聚氯乙烯絕緣電力電纜

      MT 818.13-2009 煤礦用電纜 第13部分: 額定電壓8.7/10kV及以下煤礦用交聯聚乙烯絕緣電力電纜

3 術語和定義

      GB/T 2900.10確立的以及下列術語和定義適用于MT 818的本部分。

3.1

      標稱值 nominal value

      指定的量值并經常用于表格之中。在本部分中通常根據標稱值引伸出的量值規定公差，通過測量進行檢驗。

      [GB/T 12706.1-2002，定義3.1.1]

3.2

      近似值 approximate value

      一個既不保證也不檢查的數值，例如用于其他尺寸值的計算。

      [GB/T 12706.1-2002，定義3.1.2]

3.3

      假設值 fictitious value

      按GB/T 12706.1附錄A及GB/T 12706.2附錄A計算所得的值。

      注：改寫GB/T 12706.1-2002，定義 3.1.4

4 電纜型號及表示方法

4.1 電纜型號組成

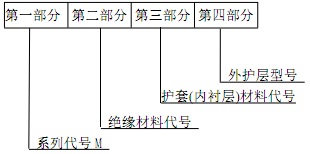

      電纜型號的組成和排列順序如下：

      第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。

      第二部分：用大寫字母V表示聚氯乙烯絕緣材料的代號；用大寫字母YJ表示交聯聚乙烯絕緣材料代號。

      第三部分：用大寫字母V表示聚氯乙烯護套(內襯層)材料代號。當電纜有外護層時，本部分表示內襯層的材料代號。

      第四部分：電纜外護層型號，應按鎧裝層和外被層所用的結構順序用阿拉伯數字表示。每一數字表示所采用的主要材料。在一般情況下，由2位數字組成。

      本部分所涉及的鎧裝層和外被層所用材料的數字及含義應符合表1的規定。

表1 鎧裝層和外被層所用材料的數字及含義

4.2 電纜表示方法

      電纜用型號、電壓等級、規格及標準編號表示。

4.2.1 電纜型號

      電纜常用型號為：MVV、MVV22、MYJV、MYJV22、MYJV32、MYJV42。

4.2.2 電壓等級

      額定電壓等級，用U0/U表示，單位為kV；

      本部分中電纜的額定電壓U0/U(Um)表示方法如下：

      U₀/U(U_m)=0.6/l(1.2)—1.8/3(3.6)—3.6/6(7.2)—6/6(7.2)—6/10(12)—8.7/10(12)kV。

      在電纜的電壓表示U0/U(Um)中：

      U₀：電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；

      U：電纜設計用的導體間的額定工頻電壓；

      U_m：設備可承受的“最高系統電壓”的最大值。

      電纜的額定電壓應適合電纜所在系統的運行條件。為了便于選擇電纜，將系統劃分為下列三類。

      —A類：任一相導體與地或接地導體接觸時，能在1min內與系統分離。

      —B類：可在單相接地故障時作短時運行，根據JB/T 8996規定接地故障時間不宜超過1h，對于本部分包括的電纜允許更長的帶故障運行時間，但在任何情況下不宜超過8h，每年接地故障總持續時間不宜超過125h。

      —C類：包括不屬于A類、B類的系統。

      用于三相系統的電纜，U₀的推薦值列于表2。

表2 額定電壓U0推薦值

4.2.3 電纜規格

      電纜規格由芯數與截面組成。電纜芯數及標稱截面積用阿拉伯數字分別表示，二者之間以“×”連接。標稱截面積單位為平方毫米（mm²）。

      型號與電壓之間用“-”連接。

4.2.4 舉例

      a）煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜，額定電壓0.6/1kV，三芯，標稱截面240mm²，表示為：

      MVV-0.6/1 3×240 MT 818.12—xxxx

      b）煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓6/6kV,三芯，標稱截面150mm²，表示為：

      MYJV22-6/6 3×150 MT 818.13—xxxx

5 技術要求

5.1 導體

5.1.1 導體應符合GB/T 3956-1997中的第1種或第2種退火銅導體或鍍金屬層退火銅導體的要求。

5.1.2 導體表面應光潔、無油污、無損傷屏蔽及絕緣的毛刺、銳邊、無凸起或斷裂的單線。

5.1.3 4芯電纜的截面有等截面和不等截面(3+1芯)兩種，不等截面的第4芯截面應符合表3的規定。

表3 第4芯截面選用表  單位為平方毫米

5.2 絕緣

5.2.1 絕緣應符合MT 818.12-2009和MT 818.13-2009的規定，電纜絕緣材料可采用下列材料:

      a）聚氯乙烯絕緣料，代號PVC/A；

      b)交聯聚乙烯絕緣料，代號XLPE。

5.2.2 絕緣厚度符合MT 818.12-2009和MT 818.13-2009的規定，絕緣厚度平均值應不小于標稱值；最薄處厚度應不小于標稱值的90%減去0.1mm。

      厚度測量結果應按GB/T 8170規定修約。

      導體和絕緣外面的任何隔離層或半導電屏蔽層的厚度應不包括在絕緣厚度內。

5.2.3 絕緣線芯的識別標志應符合GB/T 6995.3的規定。

5.3 屏蔽

      導體屏蔽、絕緣屏蔽或金屬屏蔽應符合后續部分MT 818.12-2009和MT 818.13-2009的規定。

5.4 多芯電纜的纜芯、內襯層及填充物

5.4.1 各種具有鎧裝層、同心導體或金屬屏蔽層的多芯電纜，在纜芯上一般應有一內襯層。

5.4.2 既無鎧裝層,又無同心導體或繞包金屬屏蔽層的0.6/1kV多芯電纜，以及1kV以上分相金屬屏蔽電纜只要外形圓整，且絕緣線芯與護套不粘接，可以省去內襯層。如纜芯中圓形絕緣線芯的導體截面不超過10mm²，其熱塑性護套允許嵌入絕緣線芯間。假如仍加內襯層，其厚度可不按規定考核。

5.4.3 額定電壓0.6/1kV電纜只有當金屬帶標稱厚度不超過0.3mm時,金屬帶才可直接繞包在纜芯上而省去內襯層,且成品電纜應符合6.4.3.12規定的特殊彎曲試驗要求。

5.4.4 內襯層和填充物應符合下述規定：

      a）內襯層可以擠包或繞包,非鎧裝電纜內襯層厚度應符合表4規定。鎧裝電纜內襯層厚度符合5.5規定。
