1 范圍

      本標準規定了隔絕式壓縮氧氣自救器的產品型式、分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。

      本標準適用于礦山井下、石油化工、隧道工程等涉及到作業人員危險場所個人逃生使用隔絕式壓縮氧氣自救器（以下簡稱：自救器）的設計、生產制造和檢驗。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 191 包裝儲運圖示標志

      GB/T 528 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

      GB/T 531 橡膠袖珍硬度計壓入硬度試驗方法

      GB/T 1226 一般壓力表

      GB/T 2423.17 電工電子產品基本環境試驗規程 試驗 Ka：鹽霧試驗方法

      GB 2890 過濾式防毒面具通用技術條件

      GB/T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗

      GB/T 3836.1-2000 爆炸性環境用防爆電氣設備 第一部分：通用要求

      GB 5099 鋼質無縫氣瓶

      GB 8982 醫用氧氣

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      GB/T 15256 硫化橡膠低溫脆性的測定（多試樣法）

      HG/T 2198 硫化橡膠物理試驗方法的一般要求

      MT 113 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

      MT 454 壓縮氧呼吸器和壓縮氧自救器用二氧化碳吸收劑－氫氧化鈣技術條件

      《氣瓶安全監察規程》國家質量技術監督局 2000年頒發

3 術語和定義

3.1

      額定防護時間 nominal protection time

      在規定作功功率條件下，自救器符合防護性能要求的公稱使用時間。

3.2

      防護時間 protection time

      在規定作功功率條件下，自救器符合防護性能要求的實際使用時間。

3.3

      高壓系統 high pressure system

      包括氧氣瓶、氧氣瓶開關、減壓器、手動補給閥和壓力指示計等高壓部分及其連接件所形成的高壓氣路。

3.4

      呼吸系統 breathing system

      包括口具（面罩）、鼻夾、呼吸導管、氣囊、排氣閥和供氧裝置等及其連接件與佩戴者呼吸器官所形成的起呼吸保護作用的系統。

3.5

      定量供氧 oxygen delivery by constant flow

      高壓氧氣經減壓器減壓后，通過節流孔以規定的流量連接向呼吸系統供氧。

3.6

      手動補給供氧 oxygen delivery by manual switch

      用手按動，使手動補給閥直接向呼吸系統供氧。

3.7

      自動補給供氧 oxygen delivery by demand valve

      呼吸系統內壓力下降到規定壓力值時，自動補給閥自動開啟向呼吸系統供氧。

4 產品型式、型號和分類

4.1 產品型式

      以高壓容器壓縮充填氧氣作為氧氣源的循環充氣的隔絕式自救器。

4.2產品型號

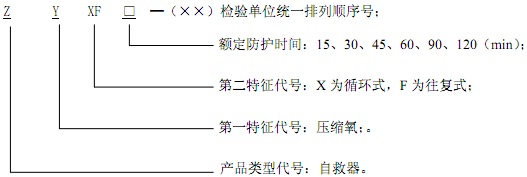

      型號標記說明：

4.3 產品分類

4.3.1 按供氧方式分為：

      呼吸方式分為內循環式和往復式兩種。其中為：

      ——定量供氧、手動補給供氧型；

      ——定量供氧、自動補給供氧型；

      ——定量供氧、手動和自動補給供氧兼用型；

4.3.2 按額定防護時間分為六種，其基本參數如表 1。

表 1

5 技術要求

5.1 一般要求

5.1.1 產品應符合本標準中規定技術指標要求的同時，并按照相關規定程序審核批準的設計圖紙和技術文件進行生產制造。

5.1.2 產品在下列環境中使用時應能可靠地起到保護作用，同時在下列條件應正常使用。

      其氣體及含量條件為：CO（0～10）%；SO₂（0～2）%；H₂S（0～1）%；NO₂（0～1）%；CO₂（0～100）%；CH₄（0～100）%；N₂（0～100）%；浮塵在 10 g /m³ 以下。

      ——大氣壓力：（70～125）kPa；

      ——相對濕度：（0～98）%（25℃）；

      ——溫度：（－10～＋40）℃。

5.2 產品外觀質量

      產品外觀應有明顯的安全標志準用證編號，上殼內部應設置防偽條碼（編碼信息量：企業和產品名稱型號，生產日期和批次，出廠檢驗員等），外殼不得有明顯肉眼可見的劃傷和磕痕。

5.3 防護性能

5.3.1 吸氣中 O₂ 濃度，在額定防護時間內，在開始 1 分鐘內，O₂ 濃度短時允許不低于 19﹪，3 分鐘后，O₂ 濃度不低于 21﹪，額定時間內吸氣中 O₂ 濃度應不低于 25%。

5.3.2 吸氣中 CO₂ 濃度，在額定防護時間內吸氣中 CO₂ 濃度應不大于 2.0%。

5.3.3 吸氣中應無刺激性氣味、無有毒有害氣體，其粉塵量不應使佩戴者呼吸受到影響。

5.3.4 吸氣溫度，額定防護時間內在 20℃±3℃的環境溫度下，吸氣溫度應不大于 50℃。

5.3.5 通氣阻力，防護性能試驗后，清凈罐的通氣阻力應不大于 200Pa。

5.4 氣密性

5.4.1 高壓氣密性，高壓系統經氣密性試驗，系統內的接合點應不漏氣。

5.4.2 正、負壓氣密性，呼吸系統經正壓和負壓氣密性試驗測定，其壓力變化值應不大于 50Pa。

5.5 供氧性能

5.5.1 定量供氧量，當氧氣瓶壓力為（20～3）MPa 時，定量供氧量應不小于 1.2L/min。

5.5.2 自動補給供氧量，當氧氣瓶壓力為（20～5）MPa 時，供氧量應不小于 60 L/min。

5.5.3 手動補給供氧量，當氧氣瓶壓力為（20～5）MPa 時，供氧量應不小于 60 L/min。

5.6 封口帶的開啟力應為 40～120N。

5.7 耐溫性能

      產品經高溫、低溫試驗，所有零部件應不變形、不開裂、無發粘和變硬等不良狀態，并應符合本標準 5.4 和 5.5 要求。

5.8 耐跌落、滾動沖擊性能

5.8.1 耐跌落沖擊，產品經跌落試驗，外殼和清凈罐等應不變形，不開裂，并應符合本標準 5.4 要求。

5.8.2 耐滾動沖擊，產品經滾動沖擊試驗，應符合本標準 5.4、5.5 要求。

5.9 零部件要求

5.9.1 自救器外罐要有足夠強度，便于攜帶，便于清洗；封口帶鎖緊裝置不能被意外的掛開；所有零件應保持清潔，口具應消毒，與 O2 接觸的零件應無油。

5.9.2 口具應便于咬緊，舒適，閉嘴時應嚴密。鼻夾彈簧夾緊力適中與鼻夾墊配合應可靠密封鼻孔， 無異常痛苦或不能因激動、汗液而脫落。頭帶、脖帶、腰帶應結實，能方便地調節長度并可鎖緊。

5.9.3 有面罩的自救器，面罩應符合 GB2890 的規定。

5.9.4 呼吸軟管經氣密試驗應不漏氣；軟管應有彈性，產生變形時，呼吸應暢通。

5.9.5 氣囊

a）氣囊容積為 4L 以上；b）經 50℃±1℃熱水浸泡試驗后，應不開裂；c）經氣密性試驗應不漏氣。

5.9.6 清凈罐

      a）經氣密性試驗應不漏氣；

      b）其結構應便于換藥和清洗，并能防止藥劑松動和偏斜。

5.9.7 氧氣瓶和氣瓶閥門

      a）氧氣瓶應符合 GB5099 的有關規定；

      b）閥門應開啟、關閉靈活、不漏氣，開啟力為（40～150）N。

5.9.8 壓力指示器

5.9.8.1 應符合 GB/T1226 有關規定。

5.9.8.2 安裝位置應便于觀察，指示的壓力應為氧氣瓶內的壓力值，表盤應用鮮明顏色劃分為停止使用區域；工作壓力區域和充填壓力區域直觀容易分辨區域。

5.9.8.3 區域內應有壓力刻度且清晰可見，其刻度值分辨率為 1%。

5.9.9 自動補給閥開啟壓力，應為（－100～－400）Pa。

5.9.10 呼氣閥、吸氣閥

5.9.10.1 呼氣閥、吸氣閥的逆向漏氣量應不大于 0.5L/min。

5.9.10.2 呼氣閥、吸氣閥的通氣阻力應不大于 50Pa，其結構，應保證呼吸器閥片動作可靠。

5.9.11 排氣閥

5.9.11.1 排氣閥的逆向氣密性，在 980Pa 壓力下，保持 1min，壓力下降值應不大于 50Pa。

5.9.11.2 排氣閥的排氣壓力為（150～300）Pa。

5.9.12 安全閥的開啟壓力應不大于 1MPa。
