1 范圍

      本標準規定了礦用氣動抓斗（以下簡稱抓斗）的分類、參數和型號、技術要求、安全性要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤礦及其它礦山立井開鑿用抓巖設備的抓斗。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 825 一般起重用吊環螺釘（GB/T 825-1988，neq ISO 3266：1984）

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      GB/T 11345 鋼焊縫手工超聲波探傷方法和探傷結果分級

      JB 4730-1994 壓力容器無損檢測

      JB/T 8108.2-1999 起重用短環鏈 用于葫蘆和其它起重設備的T（8）級校準鏈條

      JB/T 8112 一般起重用鍛造卸扣 D型卸扣和弓形卸扣（JB/T 8112-1999，eqv ISO 2415：1987）

3 分類、參數和型號

3.1 分類

      根據結構型式抓斗分為鐘罩式和吊鏈?zhǔn)剑浣Y(jié)構型式和主要零部件分別見圖1和圖2。

3.2 參數

      抓斗應按表1規定的項目給出基本性能參數。

表 1 基本性能參數

3.3 型號

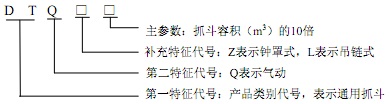

      抓斗的型號編制方法如下：

      示例：抓斗容積為 0.6m3 的氣動鐘罩式抓斗表示為：DTQZ6。

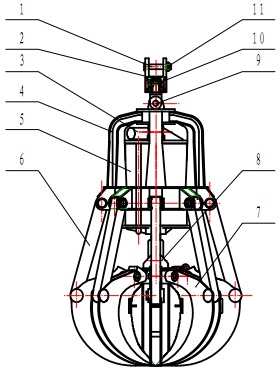

1-懸吊銷；2-旋轉體螺母；3-配氣閥；4-鐘罩；5-氣缸；6-拉桿；

7-抓片；8-耳盤；9-主體連接銷；10-旋轉體；11-懸吊銷螺母

圖1 鐘罩式抓斗

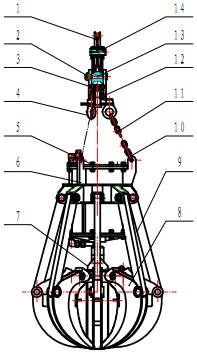

1-回轉輪；2-懸吊銷螺母；3-旋轉體螺母；4-吊環螺釘；5-配氣閥；6-氣缸；7-耳盤；

8-抓片； 9-拉桿；10-卸扣；11-吊鏈；12-旋轉體；13-懸吊銷；14-回轉輪軸

圖2 吊鏈?zhǔn)阶ザ?/strong>

4 技術要求

4.1 基本要求

4.1.1 抓斗應符合本標準的規定，并應按規定程序批準的圖樣和技術文件制造。

4.1.2 抓片尖頭應堆焊或噴涂耐磨材料或選用高強度耐磨合金材料制造。

4.1.3 氣缸在 1 MPa 的水壓下，不應出現外滲漏、破損等異常現象。

4.1.4 抓片閉合后相臨兩抓片錯位不得超過 8mm，抓片之間的最大間隙不得超過 10 mm，全部抓片閉合后爪尖收攏孔的直徑不得大于 45 mm。

4.1.5 抓片閉合直徑、抓片張開直徑、抓片閉合高度誤差不超過標稱值±30mm。

4.1.6 抓斗重量不得超過標稱值的 105%，不低于標稱值的 90%。

4.2 外觀要求

4.2.1 所有外露非加工表面均需涂漆。油漆表面不應有脫皮、氣泡、流痕等缺陷。

4.2.2 氣缸管路所有外路進出氣孔均需用塑料塞封堵。

4.2.3 結構件焊縫應連續平滑，鑄件不得有裂紋、夾碴、缺失等鑄造缺陷。

4.3 使用性能要求

4.3.1 抓斗總裝后應進行空載試驗，各運動構件應動作靈活，無卡阻現象。

4.3.2 抓斗應進行負載試驗，各構件不應有明顯變形，焊縫不得出現裂紋。

4.3.3 懸吊機構在抓斗抓滿巖石提升情況下，各回轉機構應轉動靈活；鋼絲繩旋轉時，抓斗不得旋轉。

4.3.4 氣缸焊縫、端面密封、管路接口均不得漏氣。

4.3.5 一次抓巖循環耗氣量不得超出公稱范圍。

4.3.6 抓斗斗容不得低于公稱斗容的 90%，不得大于公稱斗容的 110%。

4.4 安全性要求

4.4.1 回轉輪軸、懸吊銷、懸吊耳板、回轉體、主體連接銷應進行探傷檢查，檢查結果應符合下列規定：

      ——超聲波檢查：在零件受力區內，單個缺陷、底波降低和密集區缺陷不應超過JB 4730-1994中1級缺陷的規定，如果探傷人員判定為危害性缺陷時可不受此限制；

      ——磁粉探傷檢查：線狀缺陷和圓狀缺陷不得超過JB 4730-1994中1級缺陷的規定。

4.4.2 耳盤、拉桿、旋轉體焊縫不得超過 GB/T 11345 中 1 級缺陷的規定。

4.4.3 回轉輪軸、懸吊銷、回轉體螺母、主體連接銷應有防松裝置。

4.4.4 吊環螺釘技術要求應符合 GB/T 825 的規定。

4.4.5 吊鏈技術要求應符合 JB/T 8180.2-1999 的規定。

4.4.6 卸扣技術要求應符合 JB/T 8112 的規定。

4.4.7 回轉輪軸、懸吊銷、懸吊耳板、吊鏈、卸扣、吊環螺釘、回轉體、主體連接銷的強度安全系數不小于 10。

5 試驗方法

5.1 基本要求試驗

5.1.1 抓片尖頭堆焊或噴涂耐磨材料采用目測法檢測。

5.1.2 氣缸水壓試驗。用手壓泵對氣缸進行水壓試驗，試驗壓力為 1MPa，持續 5min，檢驗?zāi)蛪盒阅堋?/p>

5.1.3 抓片錯位量、最大間隙和抓尖收攏孔直徑檢測。在抓斗閉合狀態下，用卡尺測量相臨抓片間的錯位量、最大間隙和抓尖收攏孔直徑。

5.1.4 抓斗閉合直徑、抓斗閉合高度、抓斗張開直徑檢測。在抓斗閉合狀態下，用鋼板尺或盒尺測量抓斗閉合直徑和抓斗閉合高度；在抓斗張開到極限狀態下，用盒尺測量抓斗張開最外緣直徑。鋼板尺和盒尺，其分辨率不低于 1mm。
