MT/T 238.2-2008 懸臂式掘進機 第2部分：型式與參數

發表時間：2022-10-23
來源：共立消防
人氣：

1 范圍

本標準規定了懸臂式掘進機（以下簡稱掘進機）的型式與參數。

本標準適用于含有瓦斯、煤塵或其它爆炸性氣體混合物礦井中作業的掘進機。也適合于其它工程使用的同類型掘進機。

2 產品型式和基本參數

2.1 產品型式

掘進機按切割頭布置方式分為兩種：

a）橫軸式；

b）縱軸式。

2.2 產品基本參數

產品基本參數應符合表 1 的規定。

表1 產品基本參數

技術 參數	單位	機 型
技術 參數	單位	特輕	輕	中	重	特重
切割煤巖最大單向抗壓強度	MPa	≤40	≤50	≤60	≤80	≤100
生產能力	煤，m³/min	0.6	0.8	—	—	—
生產能力	半-煤，m³/min	0.35	0.4	0.5	0.6	0.6
切割機構功率	kW	≤55	≤75	90～132	＞150	＞200
適應工作最大坡度(絕對值) 不小于	(°)	±16	±16	±16	±16	±16
可掘巷道斷面	m²	5～12	6～16	7～20	8～28	10～32
機重 (不包括轉載機)	t	≤20	≤25	≤50	≤80	＞80

3 掘進機基本參數系列

3.1 機構傳動系統單電機功率容量應選用表 2 和表 3 的規定值。

表 2 切割機構功率單位為千瓦

30	45	（50）	55	（65）	75	90	（100）	110	（120）	132	150	160	200	220	250	300
注：新設計的掘進機盡量不采用括號內數值。

表 3 行走、裝運、除塵噴霧、液壓系統功率單位為千瓦

（4）	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90	110	132	150	160	200
注：新設計的掘進機盡量不采用括號內數值。

3.2 行走機構履帶板寬度系列應符合表 4 的規定。

表 4 履帶板寬度單位為毫米

250

300

370

（380）

400

450

480

500

（520）

550

600

650

700

3.3 履帶接地長度的確定

L≤（1.6～2.2）B…………………（1）

式中：

L──履帶接地長度，單位為毫米；

B──兩條履帶中心距，單位為毫米。

3.4 裝運機構鏈條基本參數

a) 輸送機鏈條型式為圓環鏈，其規格應選用表 5 的規定值。

b) 輸送機鏈條型式為傳動及輸送用雙節距精密滾子鏈，其節距應選用表 6 的規定值。

表 5 圓環鏈規格單位為毫米

10×40

B 級、C 級

14×50

C級

18×64

C 級、D 級

22×86

C級

26×92

C級

表 6 傳動及輸送用雙節距精密滾子鏈節距單位為毫米

25.40

38.10

44.45

50.80

63.50

76.20

88.90

3.5 液壓系統基本參數應符合表7的規定。

表 7 液壓系統基本參數 單位為兆帕

系統額定壓力	6.3	10	12.5	14	16	（18）	21	25	31.5
注：新設計的掘進機盡量不采用括號內數值。

表 8 液壓缸內徑單位為毫米

液壓缸內徑

50

63

80

100

110

125

140

160

180

200

250

3.6 電氣系統基本參數

三相交流頻率為 50Hz,供電電壓等級為 380，660，1140，3300 V 。照明電壓≤220V 。掘進機燈具照度不低于 10 lx（照射距離 10m）。

3.7 除塵噴霧系統

掘進機內噴霧額定壓力大于等于 3 MPa，外噴霧額定壓力大于等于 1.5MPa。

4 產品型號編制辦法

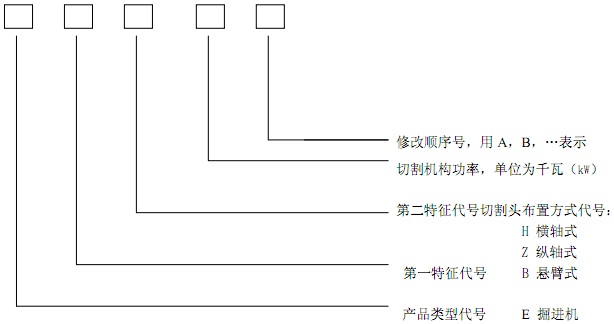

掘進機型號以切割頭布置方式、切割機構功率表示，其編制方法規定如下：


型號示例：

懸臂式掘進機、縱軸式、切割機構功率為 55 kW，其產品型號為：EBZ55。

注 1：如該產品即可裝設縱軸式切割機構，又可裝設橫軸式切割機構，則表示為：EBZ/H55。

注 2：修改順序號用大寫漢語拼音字母表示。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
