GB/T 34749-2017 木材及木質復合材料耐火試驗方法 錐形量熱儀法
- 發表時間：2022-12-04
- 來源：共立消防
- 人氣：
1 范圍
本標準規定了利用錐形量熱儀法對木材及木質復合材料的耐火性能進行評價的試驗方法。
本標準適用于木材、竹材、人造板以及它們相互組合構成的復合材料，木質材料與其他材料相互組合構成的復合材料的耐火性能檢測。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 5907.1 消防詞匯 第1部分：通用術語
GB/T 7633-2008 門和卷簾的耐火試驗方法
GB/T 9978.1 建筑構件耐火試驗方法 第1部分：通用要求
GB/T 16172-2007 建筑材料熱釋放速率試驗方法
GB/T 16839.1 熱電偶 第1部分：分度表
3 術語和定義
GB/T 5907.1、GB/T 7633-2008、GB/T 9978.1、GB/T 16172和GB/T 16839.1界定的以及下列術語和定義適用于本文件。
3.1
迎火面 the burning surface
暴露于錐形量熱儀輻射錐下的試樣表面。
3.2
背火面 back fire surface
與試樣迎火面對稱的表面。
4 符號
符號及其意義見表1。
表1 符號及其意義
符號 | 意義 | 單位 |
A. | 試樣初始暴露的表面積 | m2 |
C | 孔板流量計標定常數 | m1/2·g1/2·K1/2 |
Δhc | 凈燃燒熱 | kJ·g-1 |
表1（續）
符號 | 意義 | 單位 |
Δhc,eff | 有效凈燃燒熱 | MJ·kg-1 |
m | 試樣的質量 | g |
Δm | 總質量損失 | g |
mf | 試驗結束時試樣的質量 | g |
ms | 持續火焰期間試樣的質量 | g |
mA,10-90 | 質量損失在10％到90％之間，單位面積上的平均質量損失速率 | g·m-2·s-1 |
m10 | 總質量損失為10％時試樣的質量 | g |
m90 | 總質量損失為90％時試樣的質量 | g |
m | 試樣的質量損失速率 | g·m-2·s-1 |
mc | 排氣管道內的質量流量 | kg·s-1 |
h | 試樣S的厚度 | wm |
hSn | 試樣S。的厚度 | mm |
Δp | 孔板兩側的壓差 | Pa |
q | 熱釋放速率 | kW |
qΔ | 單位面積熱釋放速率 | kW·m-2 |
qA,max | 單位面積熱釋放速率的最大值 | kW·m-2 |
qA,180 | 試樣在t時被引燃后，180s內的單位面積平均熱釋放速率 | kW·m- |
qA,300 | 試樣在t時被引燃后，300s內的單位面積平均熱釋放速率 | kW·m-2 |
QA,100 | 整個試驗期間單位面積的放熱總量 | kW·m-2 |
r0 | 氧與燃料的化學當量比 | 1 |
t | 從試驗開始到試驗結束時的時間，即試樣的耐火極限 | S |
ti | 試樣Si從迎火面溫度達到240℃開始到背火面溫度達到240℃的時間，即試樣Si的耐火極限 | S |
tu | 試樣S．從迎火面溫度達到240℃開始到背火面溫度達到140℃的時間，即試樣Su的耐火極限 | S |
td | 氧分析儀的滯后時間 | S |
tig | 引燃時間（出現持續火焰） | S |
V | 取樣周期 | S |
t10 | 總質量損失達到10％的時間 | S |
t90 | 總質量損失達到90％的時間 | S |
Te | 孔板流量計處氣體的絕對溫度 | K |
XO2 | 氧分析儀讀數，氧氣的摩爾分數 | 1 |
X0O2 | 氧分析儀初始讀數 | 1 |
X1O2 | 滯后時間修正前氧分析儀的讀數 | 1 |
5 試驗裝置
5.1 加熱裝置
加熱裝置應符合GB/T 16172-2007中第6章的規定。輻射錐提供的外部輻射條件為50kW/m2。
5.2 溫度采集裝置

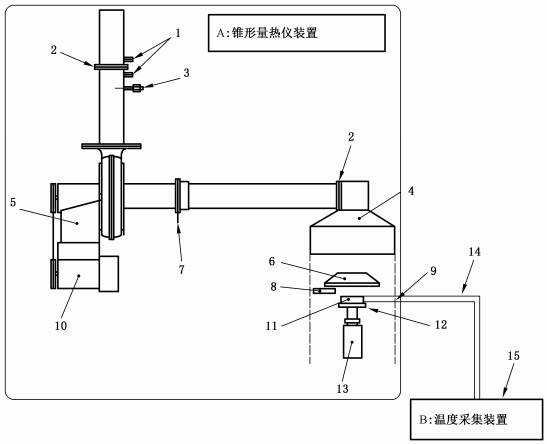

溫度采集裝置的示意圖如圖1所示。溫度采集裝置由迎火面和背火面熱電偶、溫度儀表、記錄儀組成，應符合附錄A.1的規定。
說明：
1-壓力孔；
2-孔板；
3-熱電偶；
4-集煙罩；
5-風機；
6-輻射錐：
7-環形取樣器；
8-火花塞；
9-防火罩；
10-風機的電機；
11-定位架和試樣；
12-試樣安裝架；
13-稱重設備；
14-熱電偶；
15-溫度顯示和記錄儀。
圖1 錐形量熱儀及溫度采集裝置
5.3 熱電偶
熱電偶應符合GB/T 16839.1和GB/T 9978.1的規定。
5.4 測量儀器的準確度
測量儀器的準確度應符合GB/T 9978.1的規定。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
