1 范圍

      GB 27898的本部分規定了消防氣壓給水設備的術語和定義、分類、要求、試驗方法、檢驗規則、標志牌和操作指導書、包裝、運輸和貯存。

      本部分適用于消防氣壓給水設備。工作原理類似的氣壓給水設備可參照采用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 150 鋼制壓力容器

      GB/T 528 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定

      GB/T 3047.1 高度進制為20mm的面板、架和柜的基本尺寸系列

      GB/T 3222.2 聲學 環境噪聲的描述、測量與評價 第2部分：環境噪聲級測定

      GB/T 3797 電氣控制設備

      GB 4208 外殼防護等級（IP代碼）

      GB 5135.7 自動噴水滅火系統 第7部分：水流指示器

      GB 5135.10 自動噴水滅火系統 第10部分：壓力開關

      GB 6245 消防泵

      GB 7251.1 低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗 成套設備

      CJ/T 160 雙止回閥倒流防止器

      TSG R0004 固定式壓力容器安全技術監察規程

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      固定消防給水設備 fixed water supply equipment used for fire-protection

      固定安裝于建筑物內，根據水滅火系統需要配置組成部件，按預設定工作方式供給消防用水的成套裝置的總稱。

3.2

      消防氣壓給水設備 gas pressure fixed water supply equipment used for fire-protection

      以氣壓水罐為核心部件，向消防管網按設定壓力持續供水的固定消防給水設備。

3.3

      應急型消防氣壓給水設備 emergency type gas pressure fixed water supply equipment without fire pump used for fire-protection

      依靠氣壓水罐排出的有效水容積滿足消防初期用水的氣壓給水設備，設備中不設置消防泵組。

3.4

      增壓型消防氣壓給水設備 pressurization type gas pressure fixed water supply equipment with fire pump used for fire-protection

      在應急型消防氣壓給水設備的基礎上增設消防泵組，遇消防狀態可增壓供水的氣壓給水設備。

3.5

      氣壓水罐 water tank with pressurized as

      能貯存水和氣體并可根據波義爾定律工作，利用氣體壓縮后膨脹特性給水的一種壓力容器。

3.6

      止氣裝置 pressurized gas shut off unit

      防止氣壓水罐內氣體外泄至給水管網，維護系統正常工作的裝置。

3.7

      穩壓壓力上限 P4 upper limit of stabilizing pressure

      固定消防給水設備維持正常穩壓運行的最高壓力，即停止補水時氣壓水罐內的壓力。

3.8

      穩壓壓力下限p3 lower limit of stabilizing pressure

      固定消防給水設備維持正常穩壓運行的最低壓力，即開始補水時氣壓水罐內的壓力。

3.9

      止氣/充氣壓力 pi gas supply pressure setpoint

      補氣式氣壓水罐止氣裝置的動作壓力或膠囊式氣壓水罐在罐或膠囊間的充氣壓力。

3.10

      有效水容積V₃ effective water volume for fire protection

      由氣壓水罐提供的，能滿足系統最不利點給水壓力的消防初期用水量。通常是從穩壓壓力下限P₃到止氣/充氣壓力p₁由氣壓水罐排出的水量。

3.11

      補充水容積V1 usable water volume for fire protection

      固定消防給水設備正常運行過程中，相應于穩壓壓力上限p、和穩壓壓力下限pa之間氣壓水罐內水容積差值。即避免設備穩壓泵頻繁啟停工作維持消防給水管網壓力穩定的調節水容積。

3.12

      消防泵組啟動壓力 p₂ startup pressure of fire pump

      固定消防給水設備確認消防狀態，啟動消防泵組運行時的壓力。

3.13

      消防額定工作壓力 p、 rated working pressure used for fire-protection

      固定消防給水設備滿足系統消防狀態用水要求的設定給水壓力。

3.14

      消防額定工作流量Q、rated flow rate used for fire-protection

      按消防額定工作壓力給水時消防固定給水設備能提供的最大設計流量。

3.15

      失壓狀態 under-pressure operating condition

      消防泵組啟動后，固定消防給水設備以低于50％消防額定工作壓力持續給水的工作狀態。

4 分類

4.1 產品分類

4.1.1 按是否設有消防泵組分為：-應急型消防氣壓給水設備，特征代號J；-增壓型消防氣壓給水設備，特征代號Z。

4.1.2 按氣壓水罐工作形式分為：

      ——補氣式消防氣壓給水設備，特征代號B；

      ——膠囊式消防氣壓給水設備，特征代號省略。

4.2 型號編制

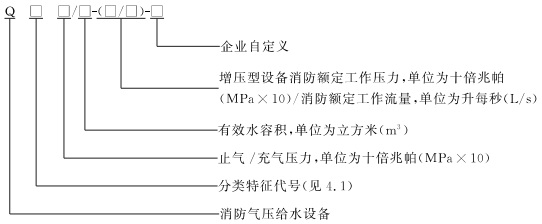

      消防氣壓給水設備按以下方法編制型號。

      示例1：設備型號QJB 3/6-ABC表示ABC補氣式應急型消防氣壓給水設備，止氣壓力為0.3MPa，消防有效水容積6m³。

      示例2：設備型號QZB 2.5/18-（4/20）-DEF表示DEF補氣式增壓型消防氣壓給水設備，止氣壓力為0.25 MPa，消防有效水容積18m²，消防額定工作壓力0.4MPa，消防額定工作流量20L/s。

示例3：設備型號QZ 2/3-（5/10）-HIJ表示HIJ膠囊式增壓型消防氣壓給水設備，充氣壓力為0.2MPa，消防有效水容積3m³，消防額定工作壓力0.5MPa，消防額定工作流量10L/s。

5 要求

5.1 基本參數

5.1.1 消防氣壓給水設備（以下簡稱設備）的止氣/充氣壓力p：不應低于0.15 MPa。

5.1.2 設備的消防額定工作流量Q，不應小于5.0L/s。

5.1.3 設備的消防額定工作壓力p，不應低于0.3MPa。

5.1.4 設備的有效水容積V3不應小于3m3。推薦容積參數系列為：3m³、6m³、9m³、12m³和18m³。

5.2 設備構成和部件

5.2.1 設備構成

5.2.1.1 設備構成部件應至少包括氣壓水罐及附件、水泵機組、管道閥門及附件、測控儀表、操控柜等。
