GB 15763.1-2009 建筑用安全玻璃 第1部分：防火玻璃
- 發表時間：2022-11-07
- 來源：共立消防
- 人氣：
1 范圍
GB 15763的本部分規定了建筑用防火玻璃的術語和定義、分類及標記、材料、要求、試驗方法、檢驗規則、標志、產品使用說明書及包裝、運輸、貯存等。
本部分適用于建筑用復合防火玻璃及經鋼化工藝制造的單片防火玻璃。
2 規范性引用文件
下列文件中的條款通過GB15763的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 1216 外徑千分尺
GB/T 2680-1994 建筑玻璃可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定。
GB/T 5137.3-2002 汽車安全玻璃試驗方法 第3部分：耐輻照、高溫、潮濕、燃燒和耐模擬氣候試驗
GB 11614 平板玻璃
GB/T 12513-2006 鑲玻璃構件耐火試驗方法（ISO 3009：2003，MOD）
GB 15763.2-2005 建筑用安全玻璃 第2部分：鋼化玻璃
GB/T 18915（所有部分）鍍膜玻璃
3 術語和定義
下列術語和定義適用于本部分。
3.1
耐火完整性 integrity of fire-resistant
在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內防止火焰和熱氣穿透或在背火面出現火焰的能力。
3.2
耐火隔熱性 insulation of fire-resistant
在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內使其背火面溫度不超過規定值的能力。
3.3
耐火極限 fire-resistant time
在標準耐火試驗條件下，玻璃構件從受火的作用時起，到失去完整性或隔熱型要求時止的這段時間。
3.4
復合防火玻璃 laminated fire-resistant glass
由兩層或兩層以上玻璃復合而成或由一層玻璃和有機材料復合而成，并滿足相應耐火性能要求的特種玻璃。
3.5
單片防火玻璃 monolithic fire-resistant glass
由單層玻璃構成，并滿足相應耐火性能要求的特種玻璃。
3.6
隔熱型防火玻璃（A類） insulated fire-resistant glass（A type）
耐火性能同時滿足耐火完整性、耐火隔熱性要求的防火玻璃。
3.7
非隔熱型防火玻璃（C類） integrity-only fire-resistant glass（C type）
耐火性能僅滿足耐火完整性要求的防火玻璃。
4 分類及標記
4.1 分類
4.1.1 防火玻璃按結構可分為：
a）復合防火玻璃（以FFB表示）；
b）單片防火玻璃（以DFB表示）。
4.1.2 防火玻璃按耐火性能可分為：
a) 隔熱型防火玻璃（A類）；
b）非隔熱型防火玻璃（C類）。
4.1.3 防火玻璃按耐火極限可分為五個等級：0.50h、1.00h、1.50h、2.00h、3.00h。
4.2 標記

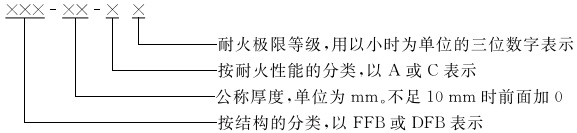

4.2.1 標記方式
4.2.2 標記示例
一塊公稱厚度為25mm、耐火性能為隔熱類（A類），耐火等級為1.50h的復合防火玻璃的標記如下：
FFB-25-A1.50
一塊公稱厚度為12mm、耐火性能為非隔熱類（C類），耐火等級為1.00h的單片防火玻璃的標記如下：
DFB-12-C1.00
5 材料
防火玻璃原片可選用鍍膜或非鍍膜的浮法玻璃、鋼化玻璃，復合防火玻璃原片，還可選用單片防火玻璃。原片玻璃應分別符合GB 11614、GB 15763.2-2005、GB/T 18915（所有部分）等相應標準和本部分相應條款的規定。
所采用其他材料也均應滿足相應的國家標準、行業標準、相關技術條件要求。
6 要求
防火玻璃的技術要求應符合表1相應條款的規定。
表1 防火玻璃技術要求及試驗方法
名 稱 | 技術要求 | 試驗方法 | |
復合防火玻璃 | 單片防火玻璃 | ||
尺寸、厚度允許偏差 | 6.1 | 6.1 | 7.1 |
外觀質量 | 6.2 | 6.2 | 7.2 |
耐火性能 | 6.3 | 6.3 | 7.3 |
彎曲度 | 6.4 | 6.4 | 7.4 |
可見光透射比 | 6.5 | 6.5 | 7.5 |
耐熱性能 | 6.6 | - | 7.6 |
耐寒性能 | 6.7 | - | 7.7 |
耐紫外線輻照性能 | 6.8 | - | 7.8 |
抗沖擊性能 | 6.9 | 6.9 | 7.9 |
碎片狀態 | - | 6.10 | 7.10 |
6.1 尺寸、厚度允許偏差
防火玻璃的尺寸、厚度允許偏差應符合表2和表3的規定。
表2 復合防火玻璃的尺寸、厚度允許偏差 單位為毫米
玻璃的公稱厚度d | 長度或寬度（L）允許偏差 | 厚度允許偏差 | |
L≤1200 | 1200<L≤2400 | ||
5≤d<11 | ±2 | ±3 | ±1.0 |
11≤d<17 | ±3 | ±4 | ±1.0 |
17≤d<24 | ±4 | ±5 | ±1.3 |
24≤d<35 | ±5 | ±6 | ±1.5 |
d≥35 | ±5 | ±6 | ±2.0 |
注：當L大于2400mm時，尺寸允許偏差由供需雙方商定。 | |||
表3 單片防火玻璃尺寸、厚度允許偏差 單位為毫米
玻璃公稱厚度 | 長度或寬度（L）允許偏差 | 厚度允許偏差 | ||
L≤1000 | 1000<L≤2000 | L>2000 | ||
5 6 | +1 -2 | ±3 | ±4 | ±0.2 |
8 10 | +2 -3 | ±0.3 | ||
12 | ±0.3 | |||
15 | ±4 | ±4 | ±0.5 | |
19 | ±5 | ±5 | ±6 | ±0.7 |
6.2 外觀質量
防火玻璃的外觀質量應符合表4和表5的規定。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
